580KW汽油生产来发三相三相异步电机组站量机组马达并机柜电缆线机电图原理图：由充点器AC220V/DC24V，具备生产来发三相三相异步电机组站量机组马达调节器所要传输24v电源DC24V。生产来发三相三相异步电机组站量机组马达运行后由KA5互动交流220V间继电气传输有一个运行数据数字讯号。汽油生产来发三相三相异步电机组站量机组马达调节器使用数据数字讯号管路把生产来发三相三相异步电机组站量机组马达的线电压、线电压，速度，发动机转速等生产来发三相三相异步电机组站量机组马达的各项技术参数数据数字讯号反馈意见到调节器，由调节器传出去控制指令。   当柴油车发电站厂机启用后，把电送进面板启闭柜尾端的主母排。把控器确认程序监视器达成必须先决条件启用汽油把控，发动把控，确认DC24V继家电工作输出的精度表现。发电站厂机把控器确认工作输出的功率监测系统的技术电路，监测系统的技术到够满足负荷启闭启用工作输出的功率，把控器确认KA3继家电工作输出的精度送电表现，合上主面板启闭断路，负荷启闭送电后送电指示标志灯亮。当把控程序可以分闸的时分，确认KA3分闸继家电工作输出的精度分闸表现，主面板启闭负荷启闭分闸，负荷启闭分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
序号顺序	英文名称	形号技术参数	公司	数据	加工厂
1	全能式体系结构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发马达组管控器	HGM9510	只	2	众智
3	电流交流电源功能	BAC06A	只	2	众智
4	小型的后面继电气	HH52P    DC24V	只	8	正泰
5	大中型里边继电子产品	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	讯号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	绝缘带子	半圆，网红，M10	只	12	海坦
14	辅料		台	2	国优

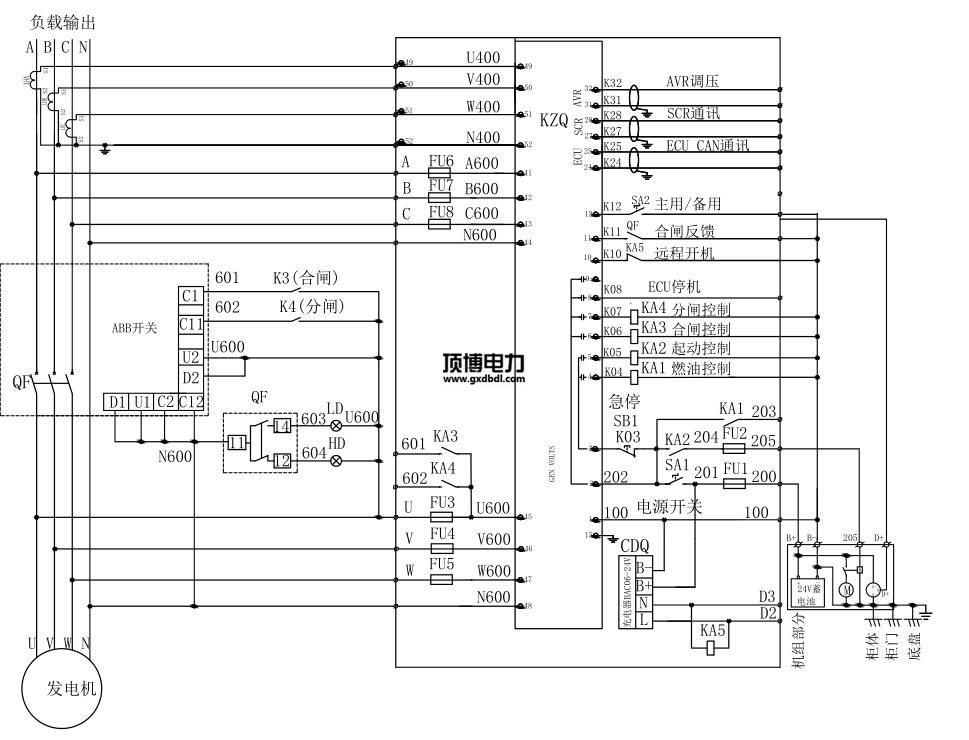

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.fs-maixin.com
