柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

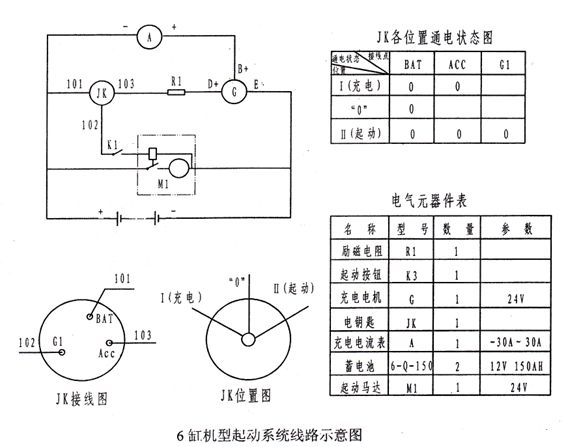

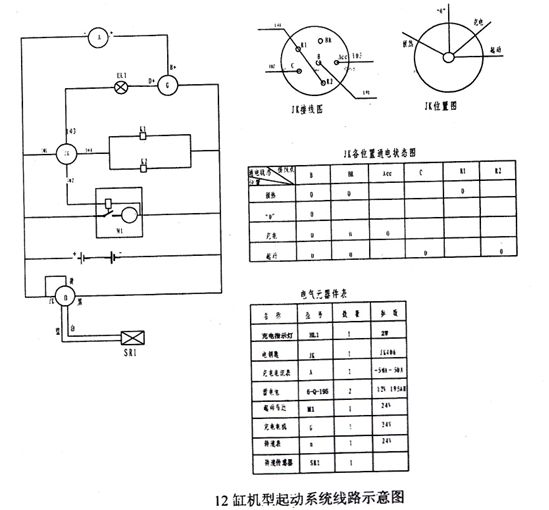

  以下是两个一般的点火操作系统电缆线图：

   在工作方面中，要都能够主要蓄電池的线电压电流和钛电极液的占比，钛电极液的占比应1.28～1.29（时尚室温15℃），一样不大于1.27，日常症状下，汽油机的充电桩器并网发电包能保障蓄電池长期保持存足够电的时候下，但存专项 症状下，如汽油机停了长长的日期各种不同，已经产生蓄電池线电压电流不充分问题，这是可以用多种电给蓄電池充电桩器。

   习惯性查检发动同步电机防松件的连结要不要经久耐用，电缆线接触的面积要不要紧密配合，并处理积污，涂以一些研磨脂，尽可能的防止发动机组升温生绣，习惯性查检电缆线绝缘性有没有烧坏，做好拆去除尘带，查检整流子面上要不要滑腻，炭刷在架内是甭有卡住现像，炭刷压簧压差要不要正常的，并处理积尘，若发掘炭刷轮胎磨损多余，整流子面上烧毛嚴重和某些设备故障，应拆开修理汽车。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电广西顶博发电机组制造:发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。

  以上是由广西顶博电力设备制造有限公司为大家分享的蓝迪系列柴油机起动系统线路图详解，希望对各位用户有帮助。我公司成立于2006年，是一家拥有十余年广西顶博发电机组制造设计、供应、调试、维修一条龙服务的公司。公司工艺设备先进，产品质量可靠，服务网络健全，严格按国际质量体系管理。无论是在性能上、价格还是在售后服务与交货时间方面，都具有较强的对比优势。咨询热线：13667715899
